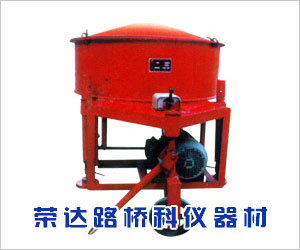

NJB-30,50型混凝土強制式攪拌機

【產品名稱】NJB-30,50型混凝土強制式攪拌機，強制式混凝土攪拌機
本機可攪拌普通混凝土、輕質混凝土和砂漿。適用于科研部門、建筑施工單位、商品混凝土攪拌站、混凝土及水泥制品行業、建筑教育等單位的混凝土實驗室，是混凝土基本性能試驗的必備設備。主要用于混凝土、砂漿及其它建筑材料拌合物的強制攪拌。
主要技術參數：
型號 NJB-30 NJB-50
大攪拌容量 30L 50L
攪拌葉轉速 50r/min 50r/min
電機功率 3kw 4kw
凈重 ≈420㎏ ≈600㎏
產品簡介
混凝土強制式攪拌機由于攪拌鏟與轉動臂之間采用十字軸總成相連接，并設置拉桿或螺桿調控攪拌鏟的工作間隙，可基本消除硬質物料卡住現象，以降低運轉阻力，減少磨損。攪拌鏟的工作面在垂直和水平二個方向上與前進方向的夾角為鈍角，可加強攪拌效果，提高攪拌質量。出料口設在料筒的側壁，料筒相對機架可橫向擺動，并設置清料刮板，可加快出料，并更加徹底，還可減少泥漿滲漏。行走輪拆裝方便，且輪距可調，使攪拌機移動方便。
強制式混凝土攪拌機產品用途
本機可攪拌普通混凝土、輕質混凝土和砂漿。適用于科研部門、建筑施工單位、商品混凝土攪拌站、混凝土及水泥制品行業、建筑教育等單位的混凝土實驗室，是混凝土基本性能試驗的必備設備。

強制式混凝土攪拌機結構原理

本機由機架、攪拌蓋、隨動槳、筒體、升降滑塊機構、電氣部分等組成(見圖一)。

機架(17)為本機的支承部件，筒體(15)、攪拌蓋(14)、升降滑塊機構(5)、電氣箱(16)、電機(2)等部件均安裝其上。機架下裝有四個腳輪可以方便地轉移工作場地。攪拌蓋(14)上安裝隨動槳(12)、刮邊槳(11)等。刮邊槳等零部件均靜止不動，當攪拌電機(2)經減速箱(4減)速后帶動筒體旋轉，此時，隨動槳等零部件被動地攪拌物料。升降滑塊機構(5)中的升降器內的頂架桿，由手輪經齒輪齒條機構帶動作上下直線運動。物料攪拌均勻后，關閉攪拌電機，打開攪拌蓋，逆時針轉動手輪，齒條向上運動，推動升降滑塊機構(5)的滑槽板繞橫桿沿滑槽運動，滑槽板上升的同時推動兩滑塊繞固定軸轉動。這樣，通過上底盤推動筒體，筒體與主軸脫離，并隨著筒體的傾斜倒出物料。后，順時針轉動手輪，齒條向下運動，使筒體復位。
